آنچه باید در مورد رله امرن بدایند

شرکت امرن یک شرکت تولید کننده تجهیزات صنعتی است که در ایران و بسیاری کشور‌های دیگر نمایندگی‌های زیادی دارد.

این شرکت دارای محصولات مختلفی نظیر تایمر، رله، سنسور، منبع تغذیه و بسیاری محصولات دیگر می‌باشد که امروزه کاربرد‌های فراوانی در صنایع و کارخانجات و کارگا‌ه‌های تولیدی دارند. از جمله این محصولات رله امرن است که در این مقاله سعی داریم به بررسی بیشتر آن بپردازیم.

تجهیزات صنعتی در سال‌های اخیر پیشرفت فراوانی کرده‌اند و محصولات امرن نیز از این قاعده مستثنی نبوده‌اند.

رله امرن یکی از تجهیزاتی است که توسط این شرکت تولید می‌شود و امروزه در صنعت کاربرد فراوانی دارد.

در این مقاله با ما همراه باشید تا بیشتر با انواع و کاربرد رله آشنا شوید. قصد داریم اطلاعاتی مفید در مورد رله های انواع و کاربر آنها در اختیار شما قرار دهیم. پیشنهاد می کنیم برای مقالات آموزشی بیشتر در مورد رله ها با قسمت مقالات سایت مجموعه آلینداس همراه باشید.

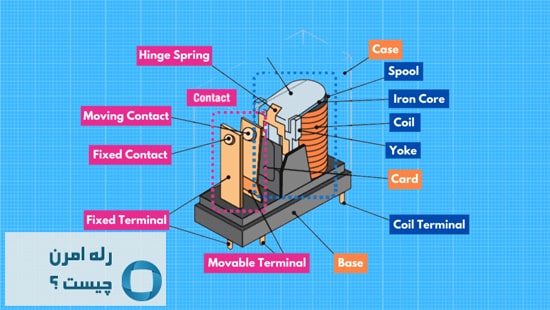

1# رله چیست؟

به زبان ساده رله یک کلید الکتریکی بی درنگ است که در صنایع کاربرد فراوانی دارد.

طرز کار رله Omron به این صورت است که در این رله یک مدار الکتریکی به دو تیغه ، فرمان باز یا بسته شدن می دهد و این فرمان یاعثقطع و وصل شدن جریان می شود.

طریقه کنترل کردن و  باز و بسته شدن رله امرن ممکن است از راه های مختلفی اتفاق بیفتد. از جمله این روش‌ها می‌توان روش حرارتی، مکانیکی، مغناطیسی و غیره را نام برد.

رله ها میتوانند به روش های مختلفی تقسیم شوند . یکی از مهم ترین این تقسیمات انواع رله های الکترومکانیکی و رله های الکترونیکی که به ان حالت جامد نیز میگویند است .

رله های الکترو مغناطیسی و الکترو مکانیکی شرکت امرن Omron یا (Omron Electro-Magnetic  & Electro-Mechanical Relays) یکی از پر فروش ترین محصولات شرکت امرن Omron در ایران می‌باشند.

رله های شرکت امرن با توان های مختلفی عرضه می‌شوند که بر حسب نیاز شما می توانند از 100میکرو آمپر تا 15 آمپر به استفاده شود.

طیف گسترده رله های امرن شامل رله هایی از یک کنتاکت تا چهار کنتاکت می شوند. باید توجه داشته باشید که کیفیت ، دوام بسیار بالا و قیمت اقتصادی این رله ها باعث شده است که رله امرن جزو اولین انتخاب‌های کارخانجات صنعتی و افرادی باشد که در این حوزه مشغول به کارند.

2# نمایندگی رله Omron

رله امرن تنها یکی از محصولات شرکت امرن است. شرکت امرن Omron ژاپن در حدود هشتاد و پنج سال پیش توسط کازوما تاتسی تاسیس شد و امروزه در بیش از 81 کشور دنیا دارای نمایندگی‌های فعال است. شرکت امرن در شهر اوساکا ژاپن فعالیت خود را آغاز کرده و تا امروز یکی از برترین شرکت های اتوماسیون صنعتی در دنیا می‌باشد.

این شرکت در زمینه های بسیاری در اتوماسیون صنعتی، پزشکی، رباتیک و تجهیزات الکترونیکی فعالیت می کند.

نمایندگی‌های این شرکت در ایران نیز به فروش محصولات با کیفیت بالا مشغول هستند و می‌توانید در صورت نیاز به اتوماسیون صنعتی و ارتقای سیستم‌های کارخانه و کارگاه صنعتی خود اقدام به استفاده از محصولات این شرکت نمایید.

3# فروش رله امرن

همانطور که گفته شد رله امرن کاربرد فراوانی در صنعت دارد و به یکی از تجهیزات کلیدی در کارخانجات صنعتی تبدیل شده است.

برای خرید رله Omron ابتدا بهتر است انواع آن را بشناسید تا بتوانید نوعی که مناسب کار شماست را انتخاب نمایید و در سیستم اتوماسیون خود به کار ببرید.

رله‌های امرن امروزه در انواع مختلف تولید می‌شوند که هر کدام کاربرد مخصوص به خود را دارند.

برای یافتن رله ,مناسب کاری که دارید بهتر است ابتدا از متخصصین این زمینه در مجموعه آلینداس کمک بگیرید تا در تشخیص رله مناسب دچار اشتباه نشوید. سپس بعد از انتخاب نوع رله باید آن را از نمایندگی‌های معتبر خریداری نمایید تا کیفیت و اصل بودن کالا تضمین شود و محصول طول عمر و کارایی بالایی داشته باشد. در ادامه به معرفی انواع رله امرن می‌پردازیم تا با شناخت مدل‌ها مختلف آن بتوانید نوع مناسب را انتخاب نمایید.

4# انواع رله Omron

رله امرن انواع مختلفی دارد که بر اساس نیاز مصرف کننده و نوع سیستم اتوماسیون باید انتخاب و استفاده شود.

انواع رله در دسته‌بندی تجهیزات سوئیچینگ امرن قرار می‌گیرد.

در رابطه با اینکه در طول زمان چه کسی اولین بار از رله استفاده کرد، حدس‌های گوناگونی زده می‌شود. اما بسیاری از متخصصان  اعتقاد دارند که فردی به نام ژوزف هانری اولین کسی بود که توانست از انواع رله صنعتی استفاده کند. این فرد اصالت آمریکایی داشت و گفته شده در سال ۱۲۲۴ برای اولین بار از انواع رله استفاده کرده است.

شکی در اینکه شروع اتوماسیون صنعتی از تجهیزات سوئیچینگ بوده است وجود ندارد.

از آنجایی که رله امرن نیز در دسته این نوع تجهیزات قرار می‌گیرد بنابراین اهمیت بسیار بالایی دارد.

همانطور که گفته شد رله امرن به طور کلی به دو دسته رله‌های الکترونیکی و رله‌های الکترومکانیکی تقسیم می‌شود که انواع مختلف آن در یکی از این دو دسته جای می‌گیرند.

انواع رله در ایران نیز کاربرد گسترده‌ای دارند. در ادامه به معرفی انواع رله می‌پردازیم تا بتوانید از میان آن‌ها مناسب‌ترین نوع برای تجهیزات خود را انتخاب نمایید.

1-4# رله شیشه‌ای امرون

رله شیشه ای یا رله کمکی وسیله ای است تقریبا مشابه یک کنتاکتور، رله های شیشه‌ای نیز یک بوبین و تعدادی کنتاکت دارند و با برق دار شدن بوبین کنتاکت‌ها تحریک می‌شوند و تغییر وضعیت خواهند داد . بنابراین در حالت کلی عملکردی مشابه کنتاکتور دارند.

از رله شیشه ای برای قطع و وصل کردن بارهای کوچک در مدارهای فرمان استفاده می شود.

از ویژگی های بارز این نوع رله امرن ارزانی آن، کوچک بودن اندازه و طول عمر بالای آن است.

ساخت این وسیله در انواع مختلف با تنوع ولتاژی و تعداد مختلف پلاتین انجام می گیرد و انواع متنوعی از این قطعه را برای استفاده در دسترس قرار می‌دهد. رله های الکترو مکانیکی در دو حالت قابل نصب روی برد و قابل نصب روی سوکت تولید می‌شوند که در تابلو‌های برق صنعتی بیشتر از نوع قابل نصب روی سوکت (پایه رله) استفاده می‌شود .نحوه سیم بندی سوکت پایه رله بر روی آن مشخص است.

2-4# رله های MY امرن

رله امرن سری MY بر اساس معیار های روز جهانی طراحی شده اند و از ضریب اطمینان بسیار بالایی بهره می برند.

در ادامه به بررسی برخی ویژگی‌های این سری از رله‌های امرن می پردازیم.

رله های سری MY امرن توانایی پشتیبانی از جریان های 5 تا 10 آمپر را در تیپ های مختلف دارند. همچنین رله های سری MY امرن دکمه ریست دارند.

از دیگر ویژگی های رله های سری MY امرن نشانگر مکانیکی و چراغ ال ای دی آن ها است. رله های سری MY امرن Omron در دو مدل 2 پل و 4 پل (کنتاکت) موجود می‌باشند. این مدل ها دارای دو مدل سری 8 و 14 پایه هستند. رله های سری MY امرن دکمه تست آنی دارند و قابل قفل هستند. رله های سری MY امرن توانایی پلاک اسم یا همان لیبل قراردادن را دارند.

3-4# رله مانیتورینگ

رله مانیتورینگ صنعتی امرن، جهت مانیتور مقاومت عایقی زمین، در شبکه های بدون ولتاژ، به منظور نظارت پیشگیرانه سطح عایقی دستگاه به کار می رود.

نظارت پیشگیرانه برای کاربردهایی که به طور مداوم استفاده نمی شوند، بسیار مهم می باشند(مانند: موتورها ، ماشین های آتش نشانی و امثال آن).

در این کاربردها، رطوبت و میعانات می تواند باعث کاهش سطح عایقی شده و مانع عملکرد صحیح در لحظه فعال سازی برنامه شود.

این تجهیز برای شبکه ها و دستگاه های 20 تا 700 ولتac/dc  مناسب است. برای مانیتورینگ مقاومت عایقی یک سیگنال DC بین شبکه ایزوله بدون ولتاژ و زمین ، اعمال شده و با بررسی جریان نشتی زمین، سطح عایقی اندازه گیری می شود.

آستانه قطع جریان با استفاده از میکروسوئیچ ها قابل تنظیم است. این رله دارای نشانگر روشن بودن دستگاه ، نشانگر تریپ ( کاهش عایقی) ، دکمه تست و تعدادی میکروسوئیچ برای تنظیم آستانه قطع بر روی پنل می باشد. زمانی که وضعیت کاهش عایقی برطرف شد، دستگاه به صورت اتوماتیکRESET  می شود. یک کنتاکت changeover رله برای نمایش از راه دور کاهش عایقی، در دسترس می باشد. خروجی رله این امکان را دارد که برای هشدار دادن (آلارم) یا برای پیشگیری از اتصال بار مورد استفاده قرار گیرد.

4-4# رله کتابی امرن

رله کتابی به نوعی از رله امرن که طول و عرض آنها در حدود ۱۳ میلی متر تا ۲۲ میلی متر باشد میگویند.

معمولا رله های کتابی از لحاظ ارتفاع به مدل های رله کتابی ارتفاع کوتاه و رله کتابی ارتفاع بلند تقسیم میشوند .

رله کتابی از نقطه نظر جنس قاب خارجی رله به دو قسمت رله دارای قاب شیشه ای و رله دارای قاب پلاستیکی تقسیم میشود.

مدل کتابی های با ارتفاع بلند اکثرا دارای قاب‌های شیشه ای هستند. رله های کتابی با ارتفاع کوتاه که تک کنتاکت هستند از نظر تعداد پایه به سه مدل تقسیم می‌شوند.

• 16 آمپر با 8 پایه
• 12 آمپر با 5 پایه
• 8 آمپر با 8 پایه

در مدل های کوتاه رله کتابی از قاب پلاستیکی استفاده میشود. قاب های پلاستیکی روی رله با رنگ های متنوع مشکی، سفید، آبی، نارنجی و غیره تولید می‌شوند.

5# کاربرد‌های رله امرن

رله امرن امروزه کاربرد‌های فراوانی در صنایع دارد. اما به صورت کلی می‌توان گفت که رله‌ها دو کاربرد اصلی دارند. – فاصله ایمنی بین ورودی و خروجی – افزایش میزان توان خروجی (تقویت توان خروجی در بخش کنترلی)
